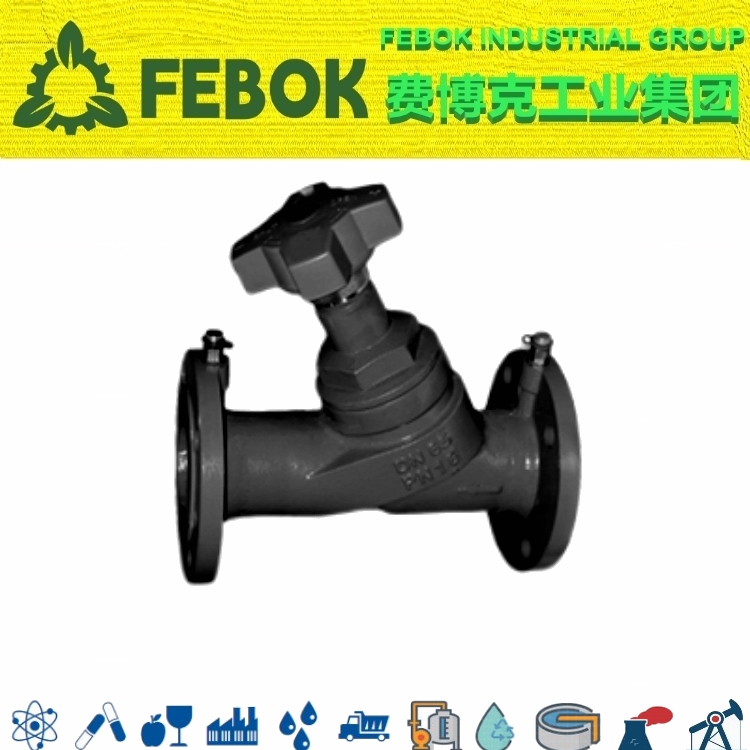

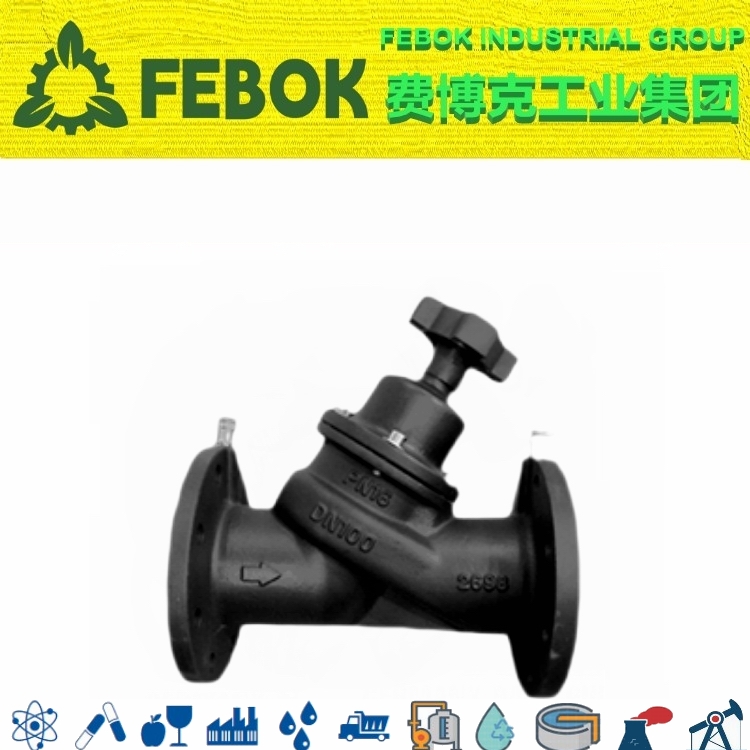

自力式压差控制阀概述

ZYC自力式压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能阀门产品。适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，降低噪音，平衡阻力，消除热网的水力失调。

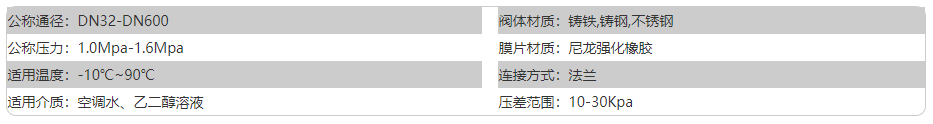

自力式压差控制阀参数

自力式压差控制阀原理

现以安装在回水管道上的ZYC自动压差控制阀为例说明工作原理。当供水压力P1增大或减小时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或增大。P2-P3也增大或减小，直到P1-P2保持原值恒定，当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在瞬间增高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水之间压差基本不变。

自力式压差控制阀安装

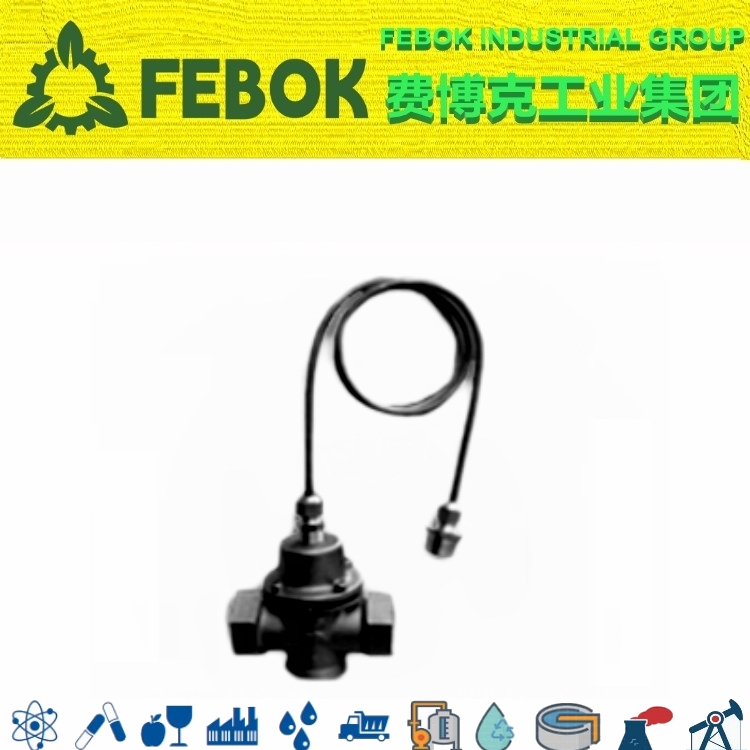

安装原理：按阀体上箭头所示的水流方向安装，DN32-DN350的要安装在回水管道上，在供水管道上将连通管的安装接头装好，并确认其内孔与供水管相通(安装接头为1/4管螺纹)，然后装上连通管，连接管的另一头与阀门的控制孔相连。DN15-DN25的装在供水管道上，连通管与回水相通。

自力式压差控制阀尺寸
