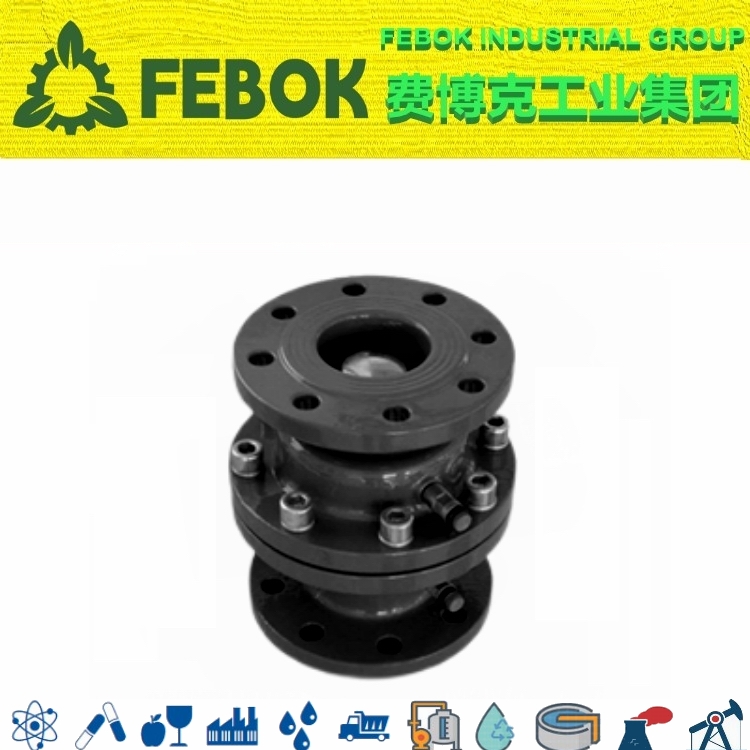

法兰动态流量平衡阀概述

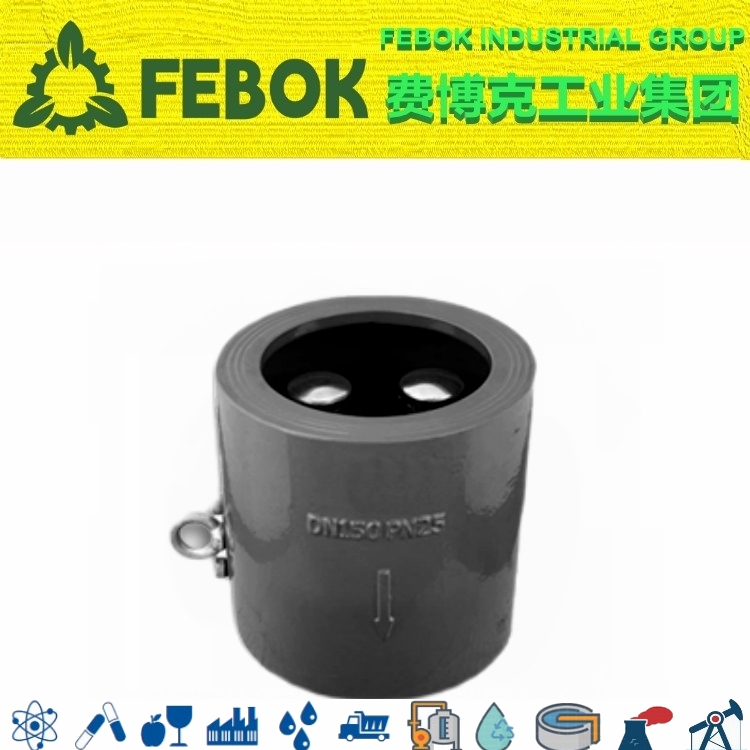

动态自动平衡阀是由阀体和阀胆组成。动态流量平衡阀设计用于冷冻机、锅炉、 热交换热器、水泵、风机盘管、冷却塔以及供热水系统的自动流量控制。动态流量平衡阀可以在正常工作压差范围内维持水系统的流量恒定，对系统起到节能和降低损耗，并且对提高系统稳定性十分重要。

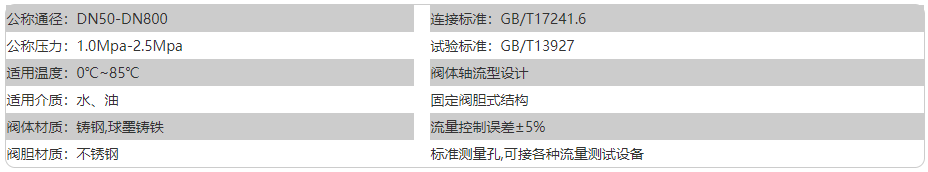

法兰动态流量平衡阀参数

法兰动态流量平衡阀原理

当系统压力在工作压差范围内波动，或者增加和更改末端设备时它能自动平衡这种压力变化而保持所在管道的流量恒定不变。当阀门前后压差增大时，通过阀胆过流孔面积缩小的动作保持流量不会增大。相反，当压差减小时，阀胆过流孔面积自动开大，流量始终保持恒定。如下图：

图1：压差低于流量控制范围最小值值时，阀胆处于全开启状态，使其流量在额定值以下变动；
图2：压差在流量控制范围以内时，阀胆随压差变化自动调节，保持流量精度恒定在±5%范围内；
图3：压差大于流量控制范围最高值时，阀胆完全收缩，过流面积减小，使其流量在额定值以上变动。

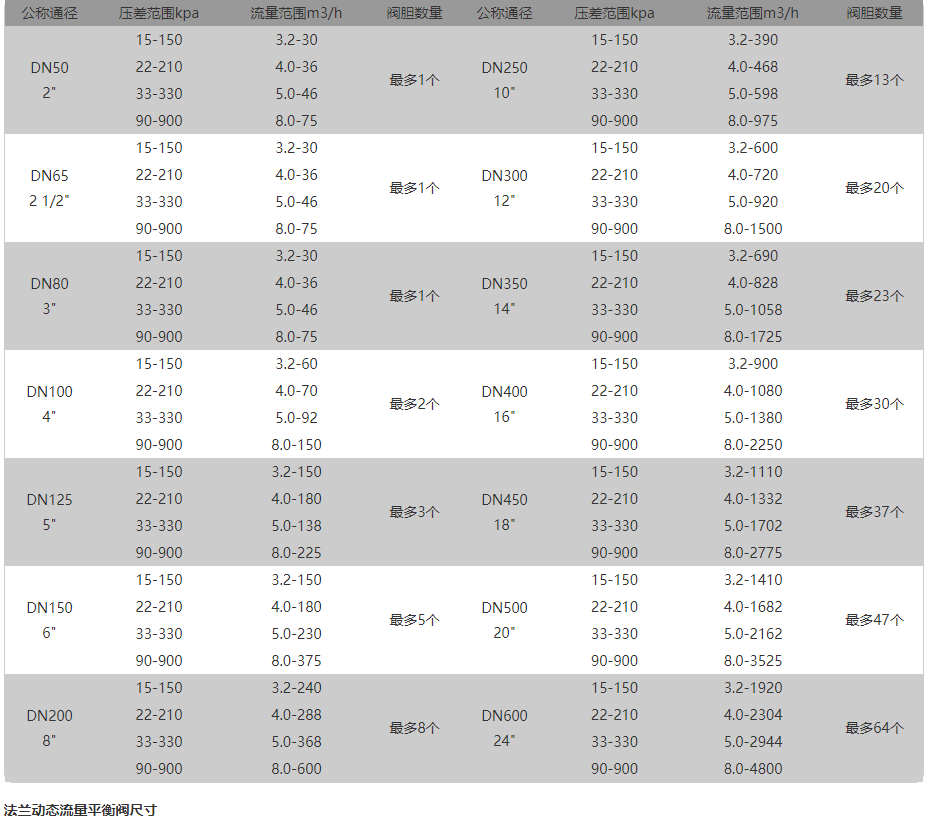

法兰动态流量平衡阀压差流量

动态流量平衡阀设计压差和流量范围有4组可选择，如6"动态流量平衡阀压差范围: 15-150KPa，22-210KPa，33-330kPa，90-900KPa。其中第一组15-150KPa为设计流量范围的最小压差值，最后一个90-900KPa 为设计流量范围的最大压差值。计算一个末端设备压差范围可用水泵实际扬程减去部份阻力损耗，如: 止回阀，过滤器，温控阀以及到管道末端输送压损等，如果最大压差小于210KPa并且大150KPa，可选择22-210KPa压差值。
