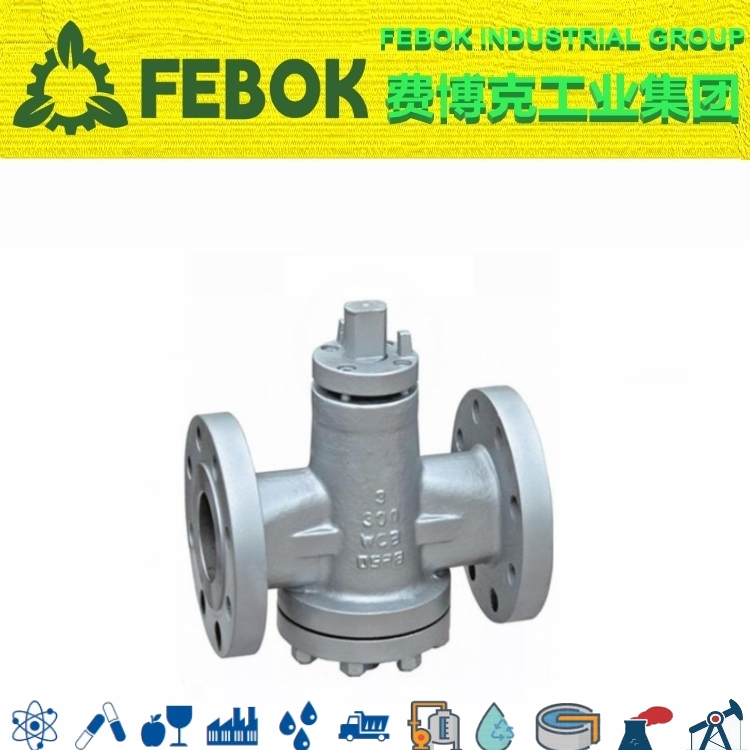

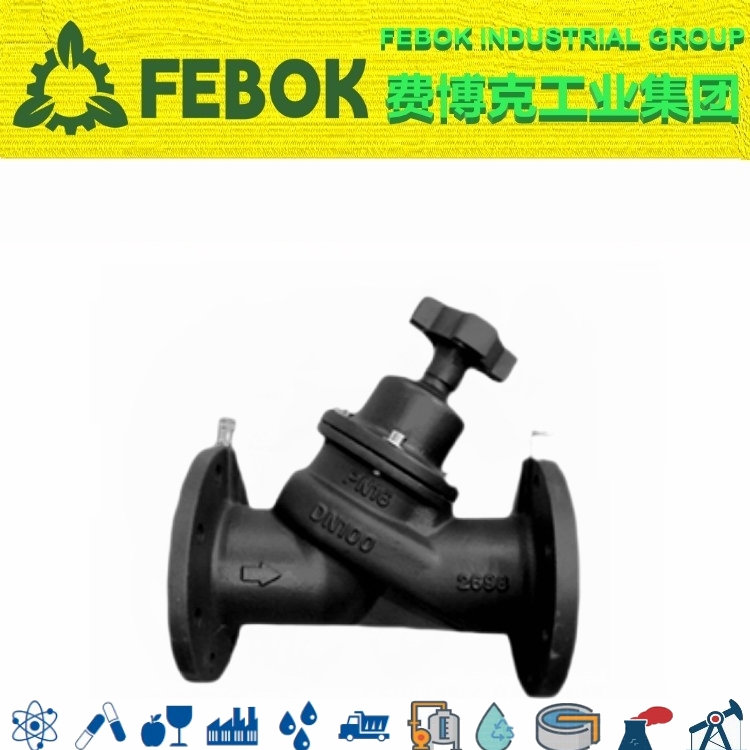

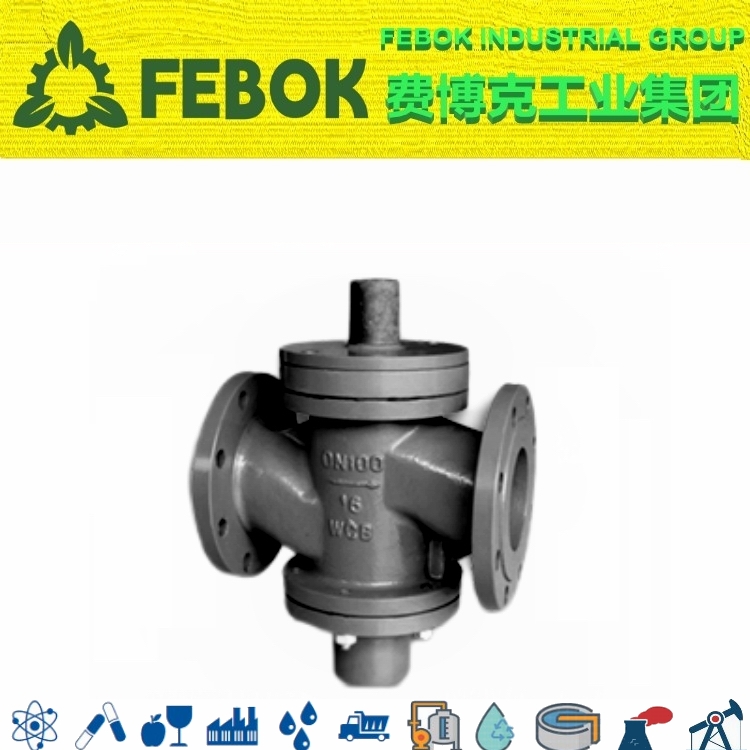

自力式流量平衡阀概述

ZLF/ZL47F自力式流量平衡阀是一种利用介质自身的压力变化进行自我控制而保持流经该阀被控系统流量不变的阀门，具有流量指示，可在线调节。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

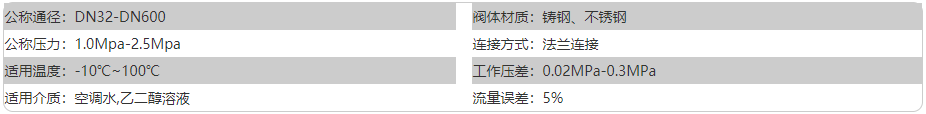

自力式流量平衡阀参数

自力式流量平衡阀原理

被控介质输入控制阀后，阀前压力P1通过导压管输入膜片下室，经手动整体旋塞节流后的压力P2，通过自动阀瓣上的导压孔输入膜片上室，P1与P2的差即△P=P1-P2称为有效压力，P1作用膜片上产生的推力与P2作用膜片上产生的推力差与弹簧反力平衡，确定了自动阀瓣与阀座的相对位置，从而确定阀的流量。当△P=P1-P2增加时，流量有增大的趋势，P1作用膜片上产生的推力与P2作用膜片上产生的推力差，使自动阀瓣向阀座方向移动，从而改变了自动阀瓣与阀座之间的流通面积，增大了阻力，使P2增加，限定流量的增大，增大后的P2作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡，△P又恢复到原定值，达到控制流量的目的。反之，同理。

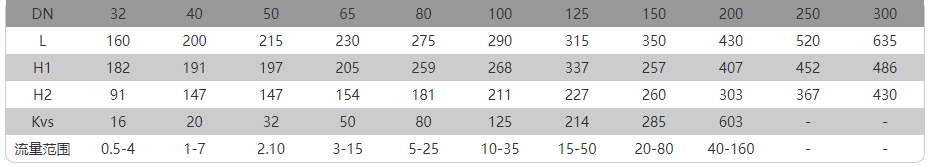

自力式流量平衡阀尺寸
