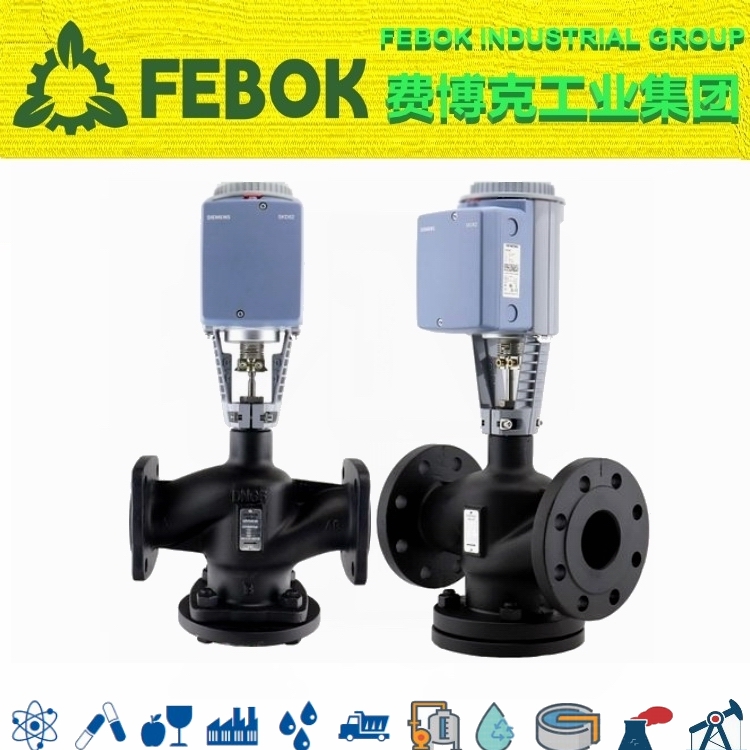

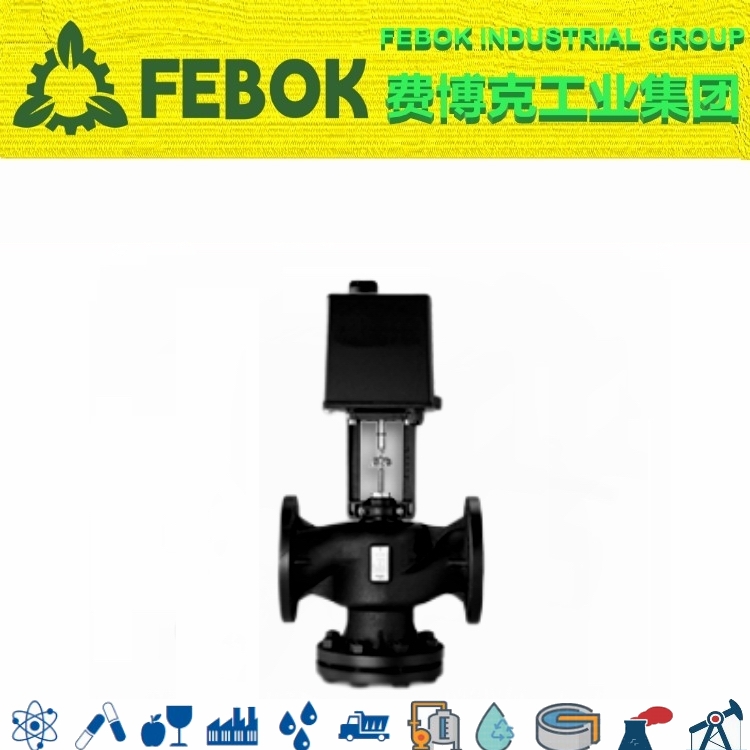

电动压差旁通阀概述

电动压差旁通阀主要是通过压差控制器来调节供/回水管路中的压差要求,以保证系统正常循环、设备高效节能运行,保障循环系统设备、管路安全。
电动压差旁通阀主要作用在于，维持冷冻水/热水系统能够在末端负荷较低的情况下，保证冷冻机/热交换器等设备的正常运转。例如某办公楼由于无人使用，使得末端盘管二通阀门大量关闭，造成空调机组供回水压差变大，影响整个机组运行。安装电动压差旁通阀后，多余水量可通过旁通阀直接流入回水管道，保证供回水压差稳定。

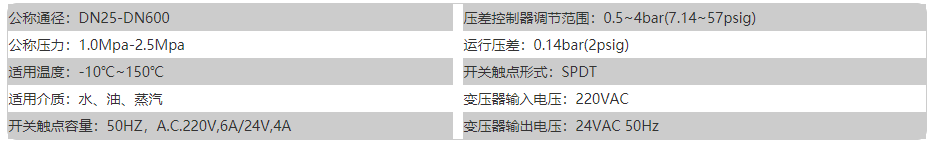

电动压差旁通阀技术参数

电动压差旁通阀工作原理

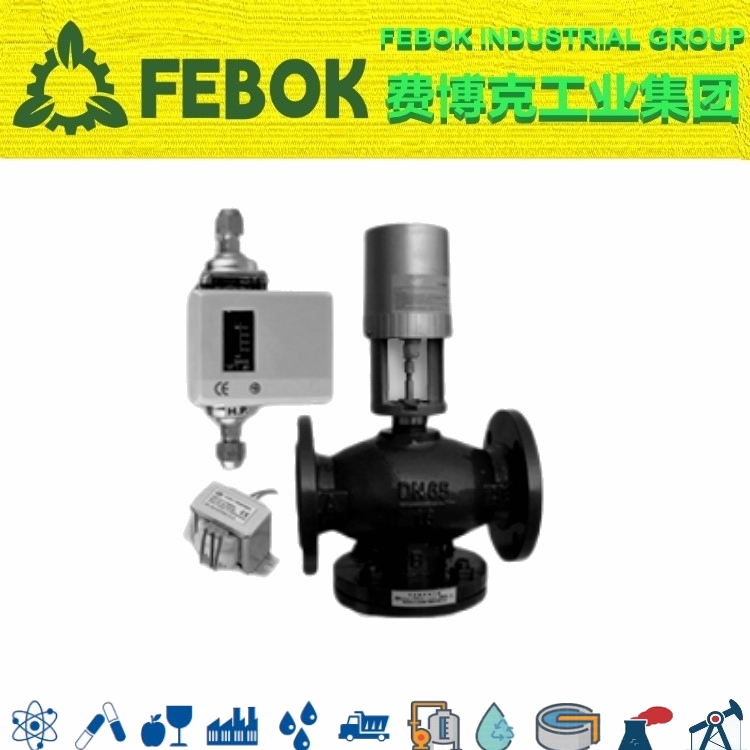

电动压差旁通阀由VB7200电动两通调节阀(也可用电动调节蝶阀)配套P74JA压差控制器、变压器、控制箱等组成。P74JA压差控制器组合了两个具有高灵敏度的压力元件，元件两端的压力一旦改变，即引起开关机构动作来控制设备，诸如马达驱动阀门。开关机构提供SPDT非快速作用(浮动)动作，因此共用的可移动触点，会接触二个固定触点之一，或者停留在二者之间(无接触)。
P74JA+VB7200电动压差旁通阀通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。广泛应用于中央空调集分水器和热力泵供回水之间，可有效保持设备不被损坏。把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。相反，压差的减小导致阀门开度减小从而使系统压差增加。

电动压差旁通阀产品特性
