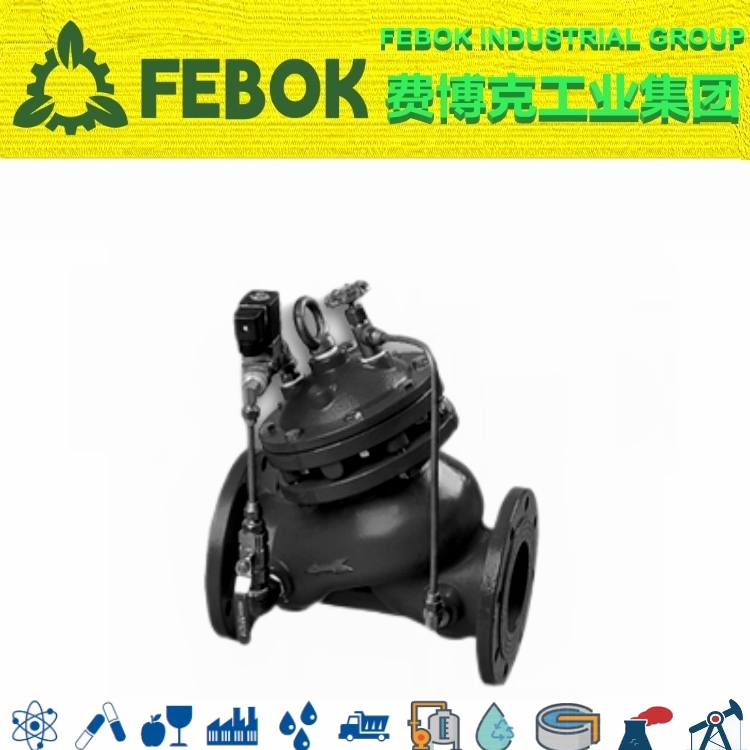

多功能电磁控制阀概述

J145X多功能电动控制阀由主阀和调节阀及接管系统组成，是液压驱动的电磁阀控制阀，主要通过电磁阀接收打开或关闭的信号而控制阀门的开关。阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。根据电信号或手动操作，使阀门打开或关闭，准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。

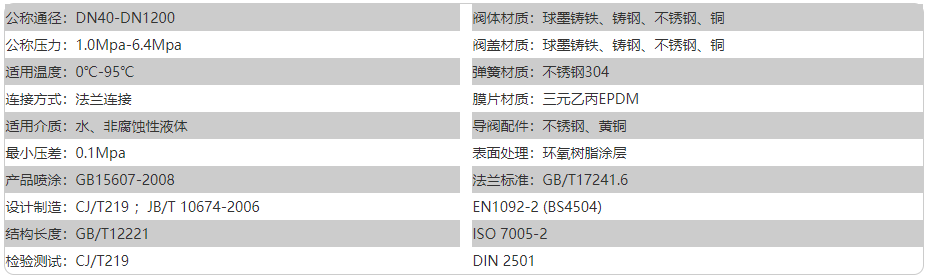

多功能电磁控制阀参数

多功能电磁控制阀原理

当管道从进水端给水需要打开阀门时，电磁阀B打开。此时主阀控制室的水经调节阀B、电磁阀B流到下游制室压力下降，主阀在上游压力和控制室压力的合作作用下缓缓开启。调节调节阀B的开度可改变主阀开启速度。当阀门需要关闭时，电磁阀A打开电磁阀B关闭，上游水经过调节阀A、电磁阀A进入主阀控制室且不能排出，主阀控制室逐渐升压推动主阀关闭。调节调节阀A的开度可改变主阀关闭速度。

多功能电磁控制阀尺寸

通常，用Kv或Cv值来衡量一个阀门的流量性能。Kv表示15℃的水通过阀门产生的压力差ΔP为1bar时的流量Q(m3/h)；Cv表示60°F的水通过阀门产生的压力差ΔP为1PSI时的流量Q(GPM)。对于水来说，Kv值的计算公式可以简化为：Kv=Q/√ΔP (Q-流量m3/h；ΔP-阀门两端的压力差bar)。

多功能电磁控制阀气蚀现象

当流体以较高的流速通过阀门的阀盖时，压力会下降。当压力降到液体的饱和气压时，液体会汽化，在流体中形成气泡。当这些气泡高速通过阀门的时候，会切削阀门内部的配件，其产生的破坏力不亚于泥沙等杂质对阀门的破坏。孔蚀现象同时还会带来明显的噪音和震动。

防止孔蚀现象的方法：总原则是降低压差，降低流速。

1. 如果条件允许，增加下游压力；
2. 选用更大口径的阀门，降低流体通过阀门的流速；
3. 并联使用多个阀门，降低通过单个阀门的流量，降低阀门的输入压力；
4. 对于减压阀，可以串联使用多个阀门，来降低通过单个阀门的压差大小。
