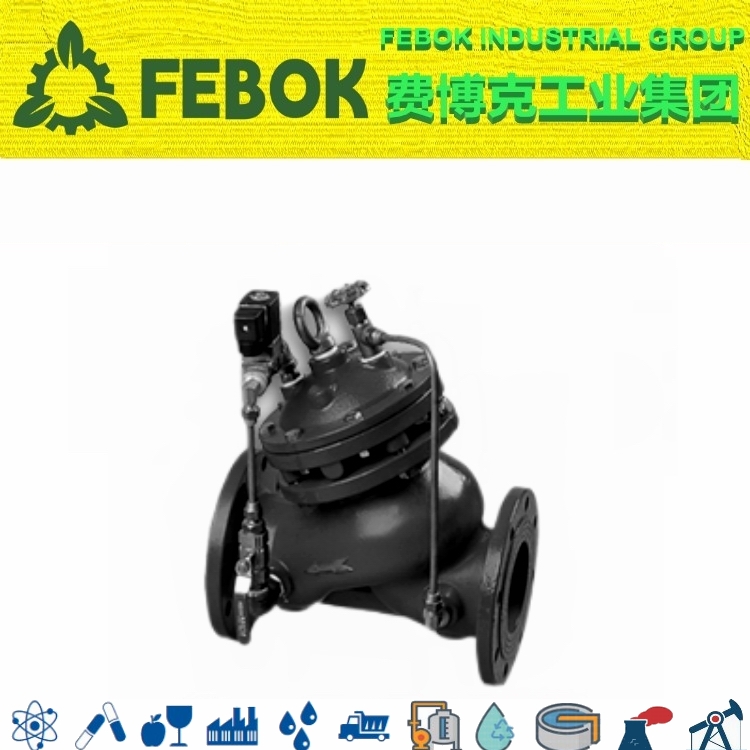

多功能水泵控制阀概述

JD745X多功能水泵控制阀是液压驱动的隔膜式水力控制阀。阀门安装在高层建筑给水系统以及其他给水系统的水泵出口处，防止介质倒流、水锤及水击现象的阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠型。并将缓开、速比、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。

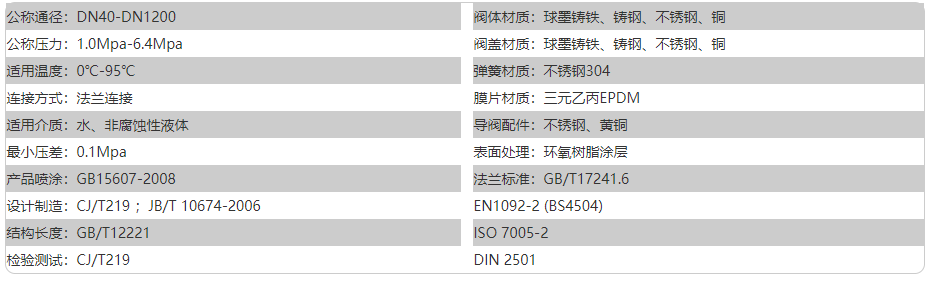

多功能水泵控制阀参数

多功能水泵控制阀原理

当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

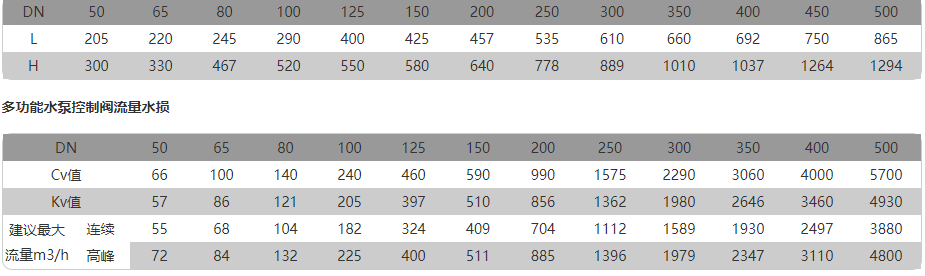

多功能水泵控制阀尺寸

通常，用Kv或Cv值来衡量一个阀门的流量性能。Kv表示15℃的水通过阀门产生的压力差ΔP为1bar时的流量Q(m3/h)；Cv表示60°F的水通过阀门产生的压力差ΔP为1PSI时的流量Q(GPM)。对于水来说，Kv值的计算公式可以简化为：Kv=Q/√ΔP (Q-流量m3/h；ΔP-阀门两端的压力差bar)。

多功能水泵控制阀气蚀现象

当流体以较高的流速通过阀门的阀盖时，压力会下降。当压力降到液体的饱和气压时，液体会汽化，在流体中形成气泡。当这些气泡高速通过阀门的时候，会切削阀门内部的配件，其产生的破坏力不亚于泥沙等杂质对阀门的破坏。孔蚀现象同时还会带来明显的噪音和震动。

防止孔蚀现象的方法：总原则是降低压差，降低流速。
1. 如果条件允许，增加下游压力；
2. 选用更大口径的阀门，降低流体通过阀门的流速；
3. 并联使用多个阀门，降低通过单个阀门的流量，降低阀门的输入压力；
4. 对于减压阀，可以串联使用多个阀门，来降低通过单个阀门的压差大小。
