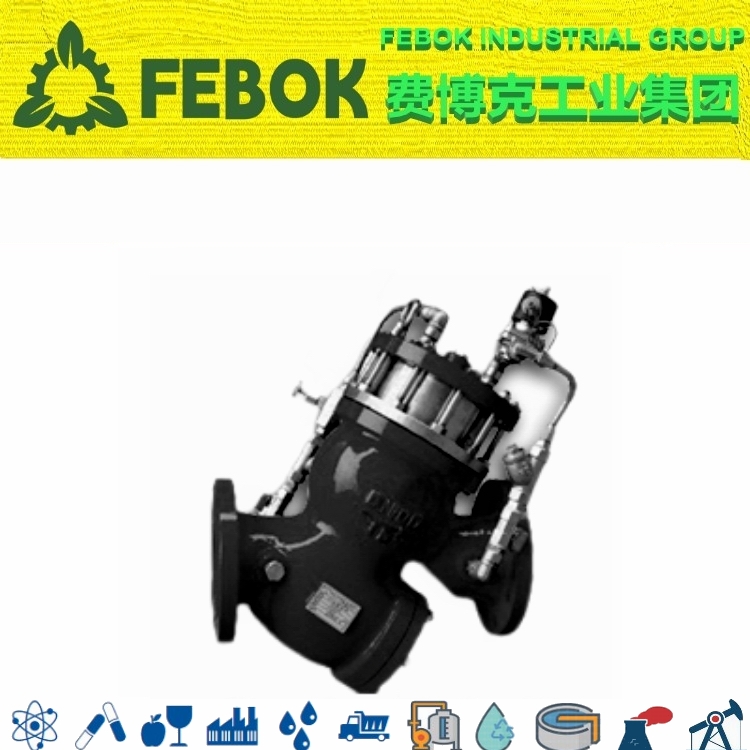

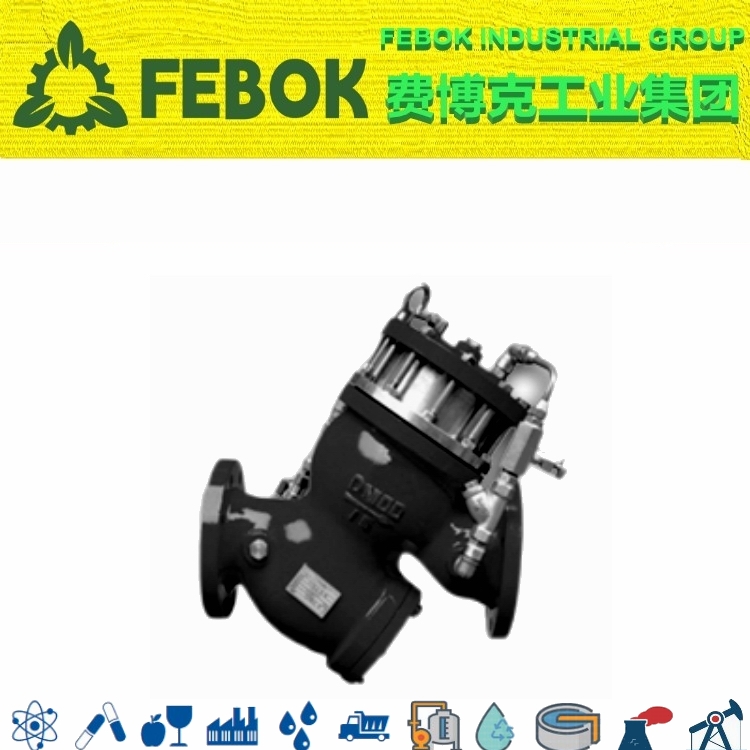

过滤活塞式电磁控制阀概述

YQ98006电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态。当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀。

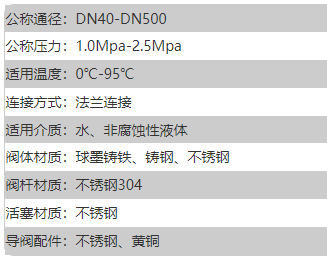

过滤活塞式电磁控制阀参数

过滤活塞式电磁控制阀特点

1. 阀体采用流线型的Y型结构，压力损失小、力量大且抗气蚀能力强
2. 液压缸式活塞传动，动作平稳可靠；动作时有缓冲作用，噪音小
3. 阀体本身自带过滤器，方便排污及保护控制阀，减少了安装空间及成本

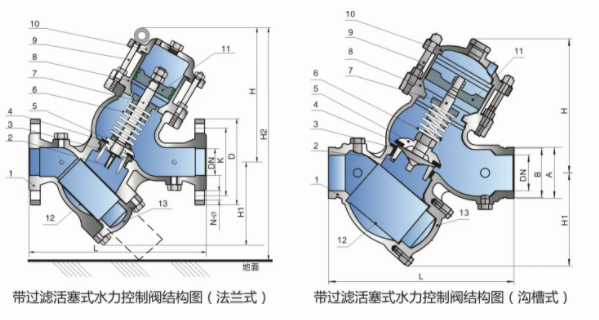

过滤活塞式电磁控制阀尺寸
