直通水击预防阀概述

水击预防阀(含电子控制箱)，主阀与泄放阀是一样的。水击预防阀由主阀、高压水力导阀、电磁导阀、低压压力开关、导管、电子控制箱等零部件组成。具有水力自动控制、电子自动控制、高压无条件开启泄水、低压提前开启、断电开启、断电并伴随低压开启泄除水锤及预防水锤的功能。主阀门能快开缓闭，具有防止自身关阀水锤的功能。水击预防阀用于水泵出口主输水管道上，靠近水击发生源如止回阀等，能提前开启预防水锤并无条件泄除高压水锤，是泵站安全的重要预防及保护设备，能有效地提高系统安全可靠性。

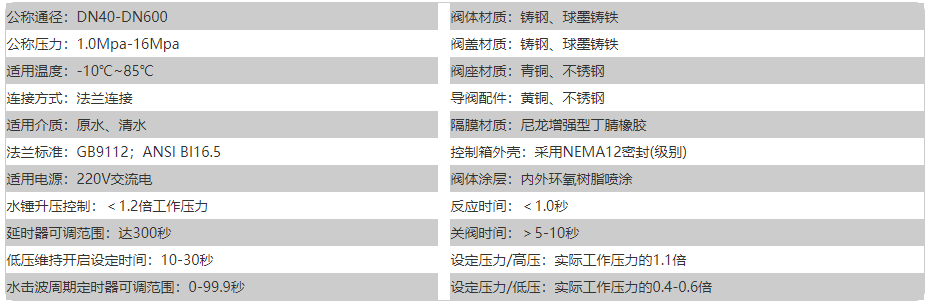

直通水击预防阀参数

直通水击预防阀原理

- 突然的停泵一般会产生巨大的压力波动。在管道较长的供水系统当中，这种压力波动往往表现出明显的低压段，继而高压激聚出现。低压控制系统可感应到这种最初的压力波降并自身开启，以使主阀随之开启，从而预防从系统返回的高压力波动。开启的主阀会将随之而来的高压力波排至大气。高压控制导阀会感应到同样的压力波也会开启并使主阀保持开启状态，将过余能量排放掉。一个液控或器械的流量控制器可限制阀门的开启。这一装置能有效的控制压力波动的释放并保持主阀及时关闭，导致主阀关闭、致使系统中的压力稳定在高压与低压预定值之间。
- 阀门除了可预防压力波动，还具有维持系统压力的功能。它能将过高的压力排向大气，来完成这一功能，当系统压力超出高泄压导阀的设定值，导阀将开启，导致主阀开启，使系统泄压。如系统压力恢复，低于导阀设定值，导阀将关闭，导致主阀缓慢关闭。
- 电子控制式水击预防阀控制箱的作用是当水泵停电或水泵机械故障(非停电故障)形成水击事故前(感应水击前兆或起因提前)开阀泄压。在水击波返回到阀门之前水击预防阀完全打开，在设定的时间过后，阀门将逐渐关闭。水击泄放阀能不依赖电子控制器(压力开关和电磁阀)随时对可能的高压波作出响应(即高压泄放具有超控性能)(除控制箱外主阀仍然是一个完整的水击泄放阀)。

直通水击预防阀特点

水击预防阀比水击泄放阀多了前三项功能，更完善、更高等级的水击防护设备。
- 事故断电时主阀开启泄水；
- 事故断电并伴随异常低压时开启泄水；
- 突然降压时开启，并维持开启状态，等待高压波返回；
- 超压泄水—高压导阀具有超控功能，无条件超压保护。

直通水击预防阀选型

水击预防阀的选型方法与水击泄放阀相近：水击预防阀并不需要通过全部的水泵出水量，仅仅只要排泄其中的一部分，使系统的压力升高控制在可承受的范围内就可以了。因此，水击预防阀通常比其相连的管道管径小几号。水击预防阀仅在有必要泄水以控制压力升高时才尽可能地开启。水击预防阀不能选择过大，而且不能双阀并联！因为水击预防阀是全开启泄流，而不是像水击泄放阀那样调节式开启泄流，所以孔径通常比泄放阀小一些。

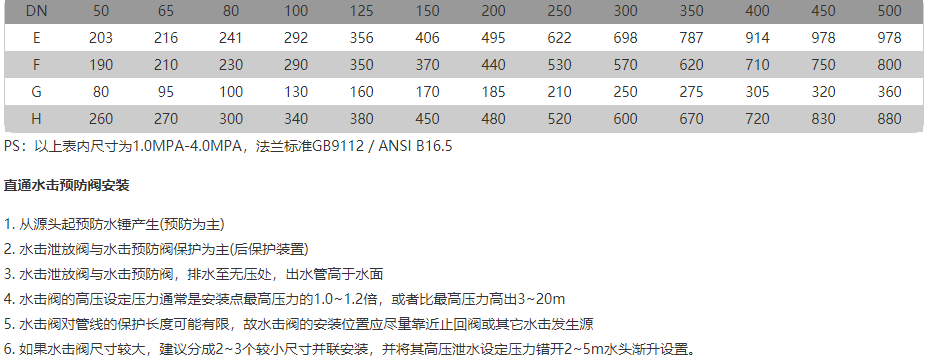

直通水击预防阀尺寸
