用途  Purpose

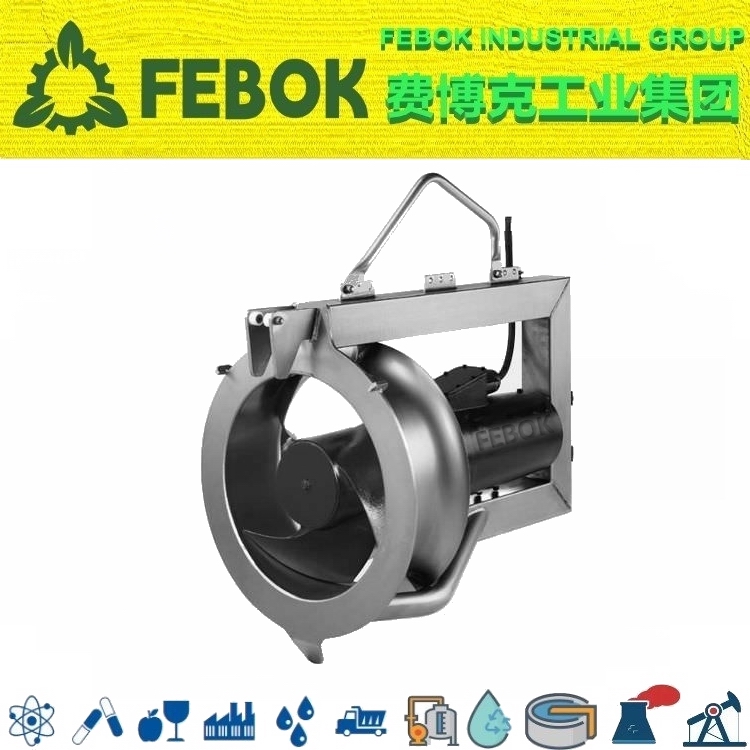

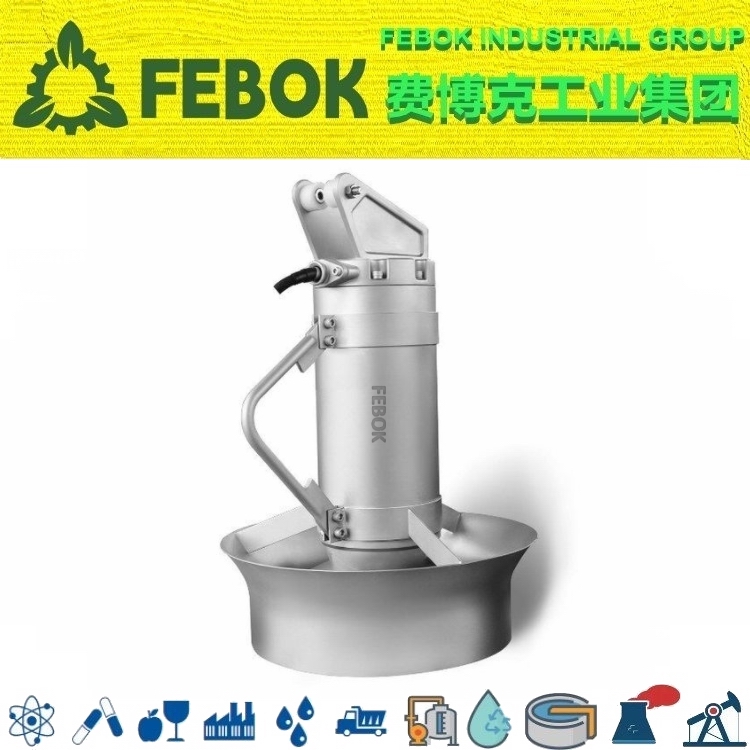

口QJB型潜水搅拌机可分为混合搅拌系列和低速推流系列,适用于环境工程中处理城市污水和工业废水流程中的:
口污水、废水、污泥水的混合、均匀
口稠化过程
口污泥脱水工程
口传热优化
口污水池清洁
口防止颗粒在池壁和池底的沉淀
口去除悬浮物
口创建水流
QJB submersible mixer has two kinds of mixed type and low-speed boost type, applying to deal with city sewage and industrial sewage in environmental project.
Mix sewage, waste water and sludge water.
Thickening process
Sludge dewatering process
Optimization of heat transfer
Sewage pool cleanPrevent the particles' condensation and precipitation In the bottom and wall of the pool.
Remove suspended solidsCreate flow

适用范围  Range of use

QJB型潜水搅拌机可在下列条件下正常连续运行：
Mixers could run successively on the following conditions:
1 .介质温度不超过40℃
mum temperature≤40℃
2.介质的PH值在5~9之间
PH value:5~9
3. 液体密度不超过1150kg/m3
Liquid density ≤ 150kg/m3
4. 长期潜水运行,潜水深度一般不超过20m
Long submersible running, depth ≤20m

性能特点 Performance characteristic

1. QJB型搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

QJB submersible mixer's compact structure, easy safeguard, facilitate Installation and maintenance and long life.

1. 叶轮水力设计结构，工作效率高，后掠式叶片有自洁功能，防止缠绕、堵塞。

Impeller has the best hydraulic design structure and high efficiency, swept-blade with a self-cleaning function can be anti-winding and plug.

1. 与曝气系统混合使用，降低能耗，充氧量明显提高，有效防止沉淀。

It can reduce the energy-consumption significantly, increase the oxygen amount significantly and prevent precipitation effectively.

1. 电机绕组绝缘等级为F级，防护等级IP68,选用进口轴承，使电机的工作更加安全可集。

Motor insulation grade is F, protect grade is IP68, imported bearing and patent motor anti-Gel device make motor more secure.

1. 两道机械密封.材质为碳化钨，所有紧固件均为不锈钢材质。

Two mechanical sealings, material is WC-Sic, all fastener's material is stainless stee.

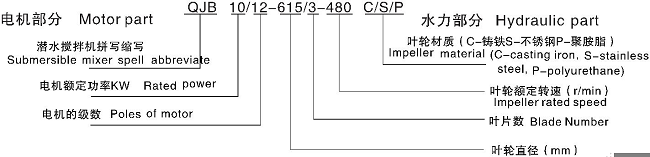

型号表示方法 MODEL

性能参数  performance parameter

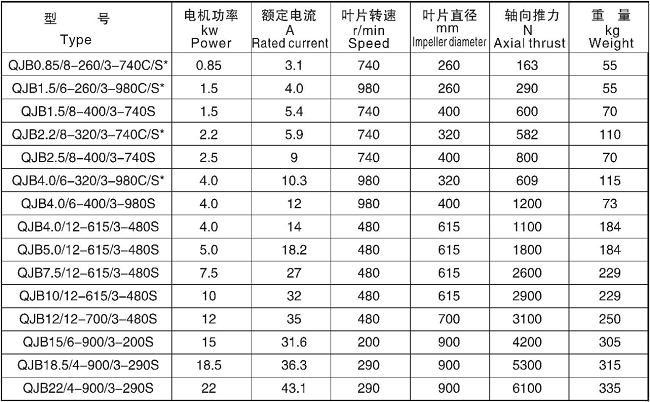

表1混合型潜水搅拌机主要性能参数

注:型号后加•号的为铸件式搅拌机.其余为冲压式搅拌机

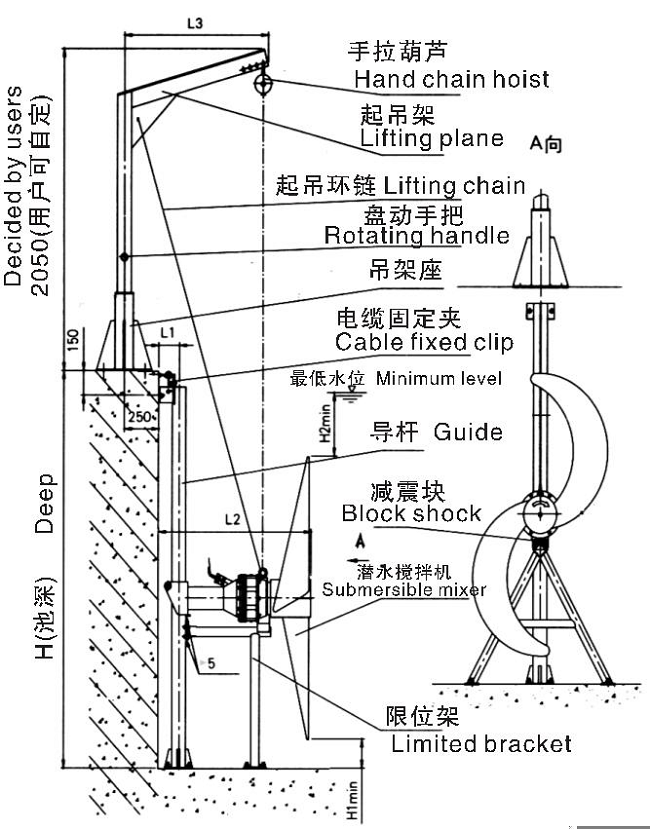

安装系统及尺寸 lnstallation system and size

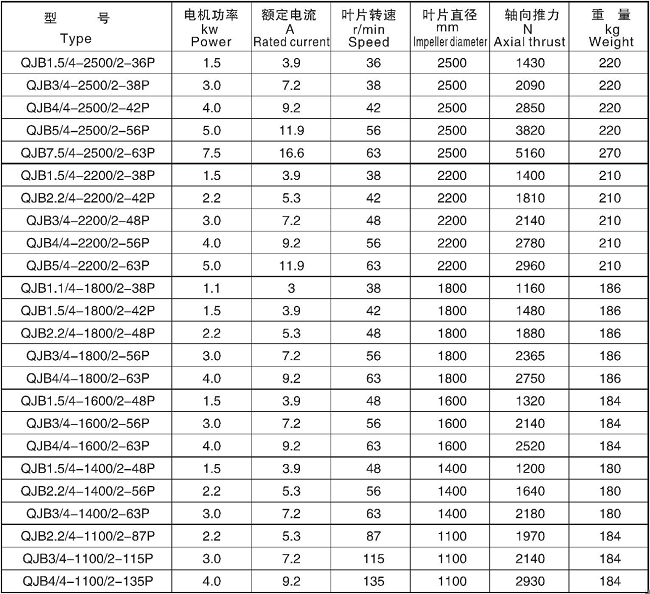

表2推流型潜水搅拌机主要性能参数


潜水搅拌机流场图

安装系统根据搅拌机主机结构特点及设备安装运行需要分为安装系统l、Ill、lll、lv共四种型式。而安装系统I也分为I・1和1・2两种形式，毎个规格搅拌机对应一种型式安装系统，如用户有特殊需要,可配其它型式安装系统。

可以在水平及垂直方向调整角度                                                   底座与池底接触平整并紧靠池壁，可以在垂宜方向调整角度

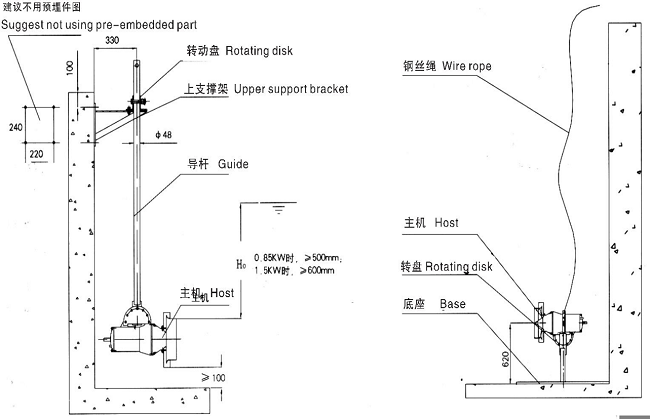

安装系统I・1主要由导杆、上转盘、支撑架、                            安装系统1・2,属移动式安装
下转盘，主机、转盘、底座等组成。
潜水搅拌机通过下转盘与导杆链接，
悬挂于导杆下部，导杆则通过上转盘固定上支架
上，潜水搅拌机可通过下转盘上联接螺栓位置的改
变，在垂直面上与水平面成一定的倾角安装；潜水
搅拌机也可通过上转盘与导杆的联接螺栓位置的改
变，绕上较盘轴线作3600旋转，以适应不同方向搅拌
或推流.消除水池中的盲区，使水流处于正常运行状
态。

安裝系统II主要由手拉葫芦、起吊架、直起吊环链、支座、导杆、中间支撑架（池深≤6米时无）、限位架底座等组成，导杆通过焊接在本体上的链轴定位于支座、中间支撑架、底座同心轴线上，可在水平面内转动 ±60度，以适应不同方向搅拌或推流，消除水池中的盲区，使水流处于正常运行状态.潜水搅拌机通过导轮沿导杆上下移动，起吊架可安在支座上并可绕其定位轴线旋转360°,以方便安装及谁护。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，一般限位架直接焊在导杆上,并在潜水搅拌机与限位架加设减震块。限位架焊接在导杆上可出厂前焊接，也可在现场安装时焊接。如用户无特殊要求,一股在出厂前焊接。

安装系统lll主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架（池深≤6米时无）、限位架、 底座等组成。导轩通过焊接在本体上的链轴定位于上支撑架、中间支撑架、底座同心轴线上.并可在水平而内转动±60度以适应不同方向搅拌或推流.消除水池中的盲区，使水流处于正常运行状态。潜水搅拌机通过导轮沿导杆上下移动；起吊架安装在起吊架座上并可绕其定位轴线旋转360度,以方便安装及维护。为増加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，限位架直接焊在导杆上，并在潜水搅拌机与限位架加设减震块，限位架焊接在导杆上可在出厂前焊接，也可在现焊接。如用户无特殊要求.一般在出厂前焊接。

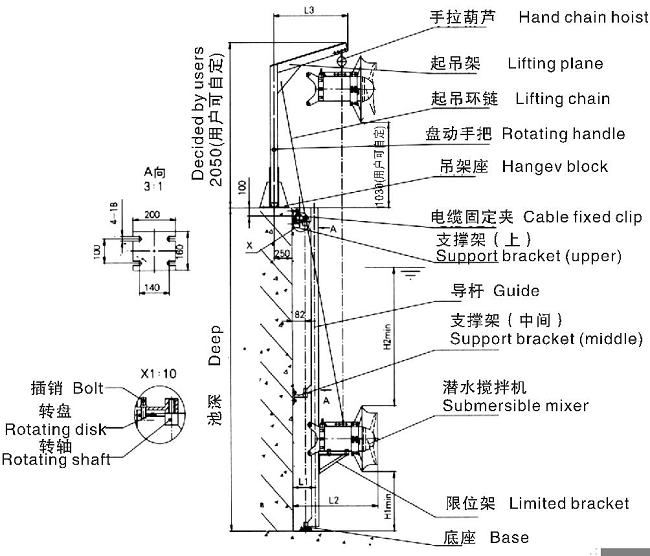

安装系統IV主要由手手拉葫芦、起吊架、吊架座、起吊环链、导杆、限位架、底座等組成。潜水搅拌机通过导轮沿导杆上下移动；起吊架安装在起吊架座上并可绕其定位轴线旋转360度，以方便安装及维护。本安装系统的限位架为“T”字型，上端与搅拌机体接触,横向用螺栓与导杆联板联接（导杆联板待搅拌机位置调整正确后在导杆上）.下端用膨胀螺栓固定。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动.在潜水搅拌机与限位架加设v形橡胶减震块。

表3混合型潜水搅拌机安装尺寸  Mixed type submersible mixer main installation size:

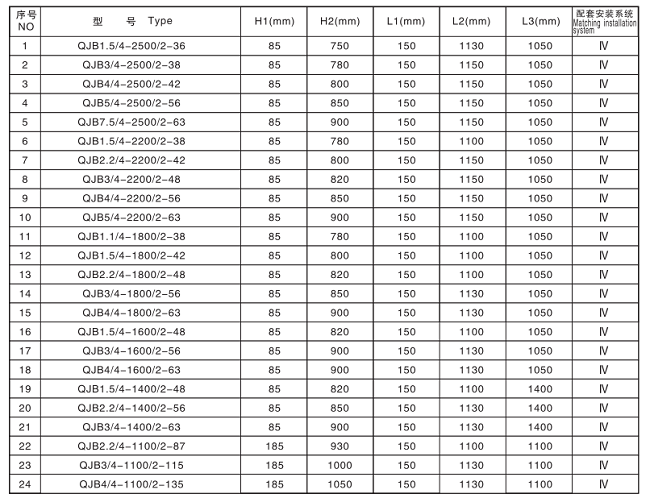

表4推流型潜水搅拌器主要安装尺寸

选型方案的正确与否直接影响到设备的运行效果,为了正确选择型号的潜水搅拌机，以达到正常的效果，请用户提供如下资料，以便为您正确选型。
Whether your choice for pump's type is right will affect the equipment s running directly. So we prepare the following
parameter to choose the right type for you,


1. 使用场合及目的；
Using occasion and purpose


2. 池型；
Type of pool


3. 沌子尺寸:平面尺寸、池深、水深；

Pool's dimension: plot dimension, pool's depth, waters* depth

1. 介质参数：密度、粘度、含固率、温度、PH值等；

Media parameter: density, viscosity, solid rate, temperature, PH value etc.

1. 其他要求。Other requests

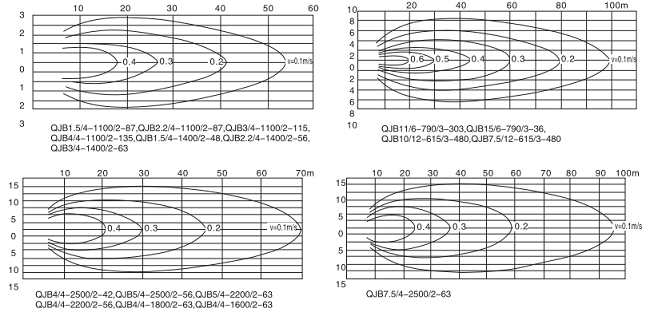

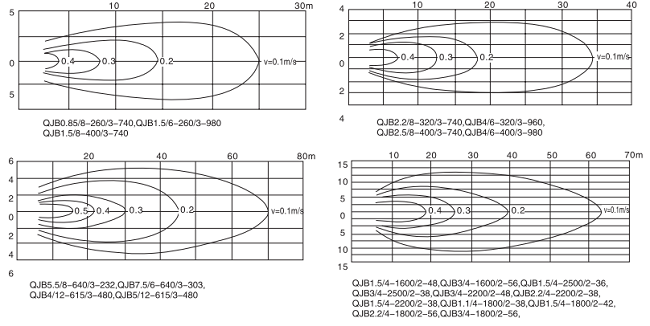

搅拌机流场图

该流场是在清水中边界水流速度V=0.1m/s：
Submersible mixer performance curve border flow speed In pure water v=0.1

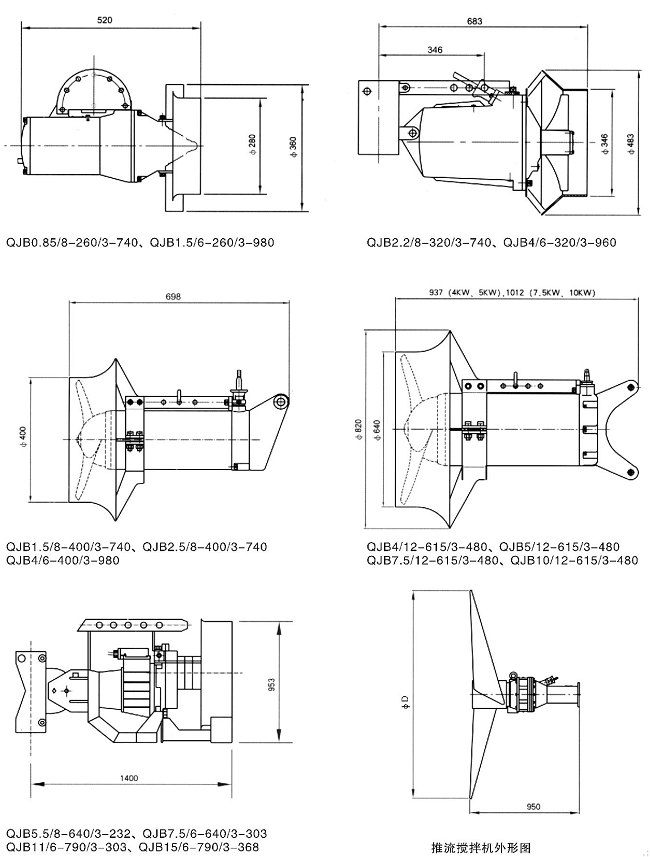

搅拌机外形尺寸 Mixer outline size
