气体密度控制器

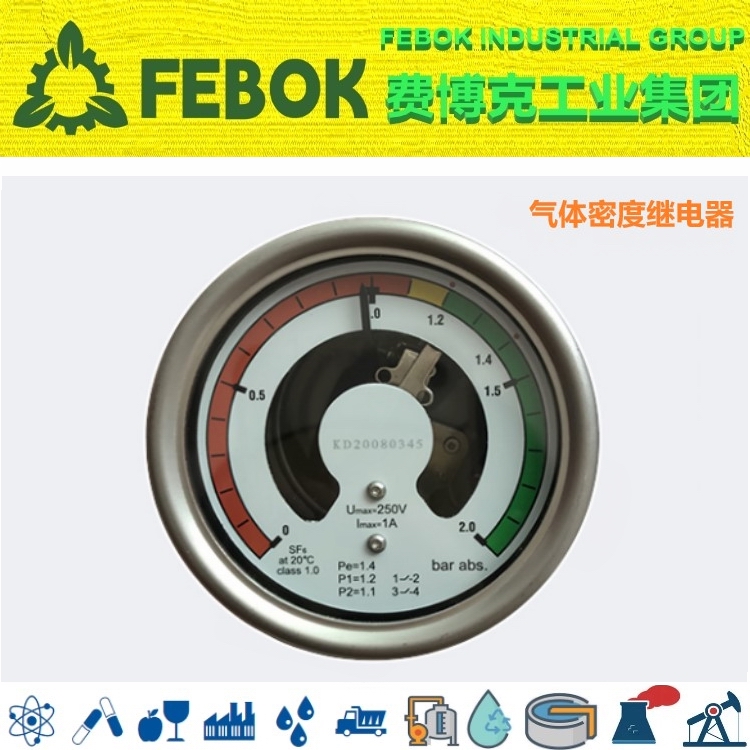

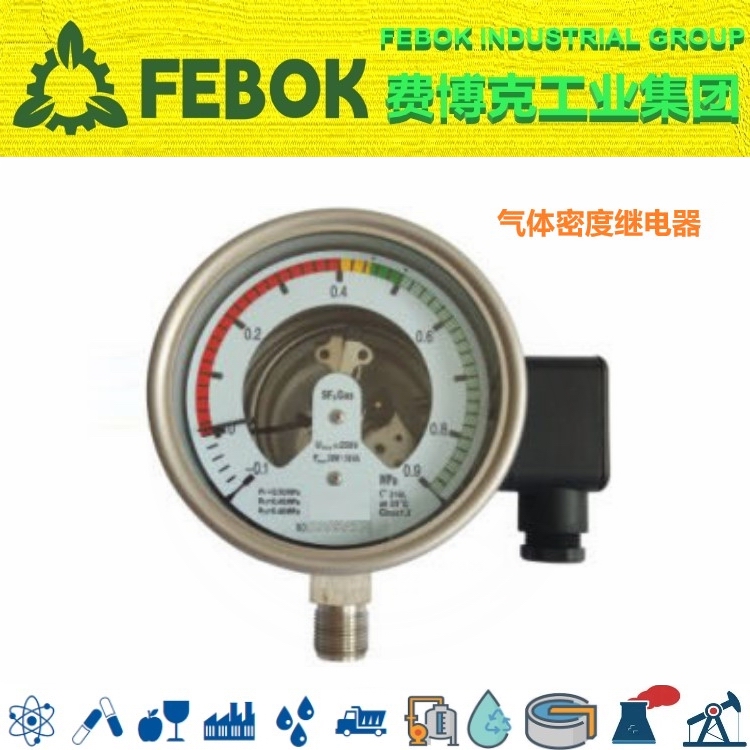

FEBOK INDUSTRIAL GROUP 美国费博克工业集团SF6-100II气体密度继电器

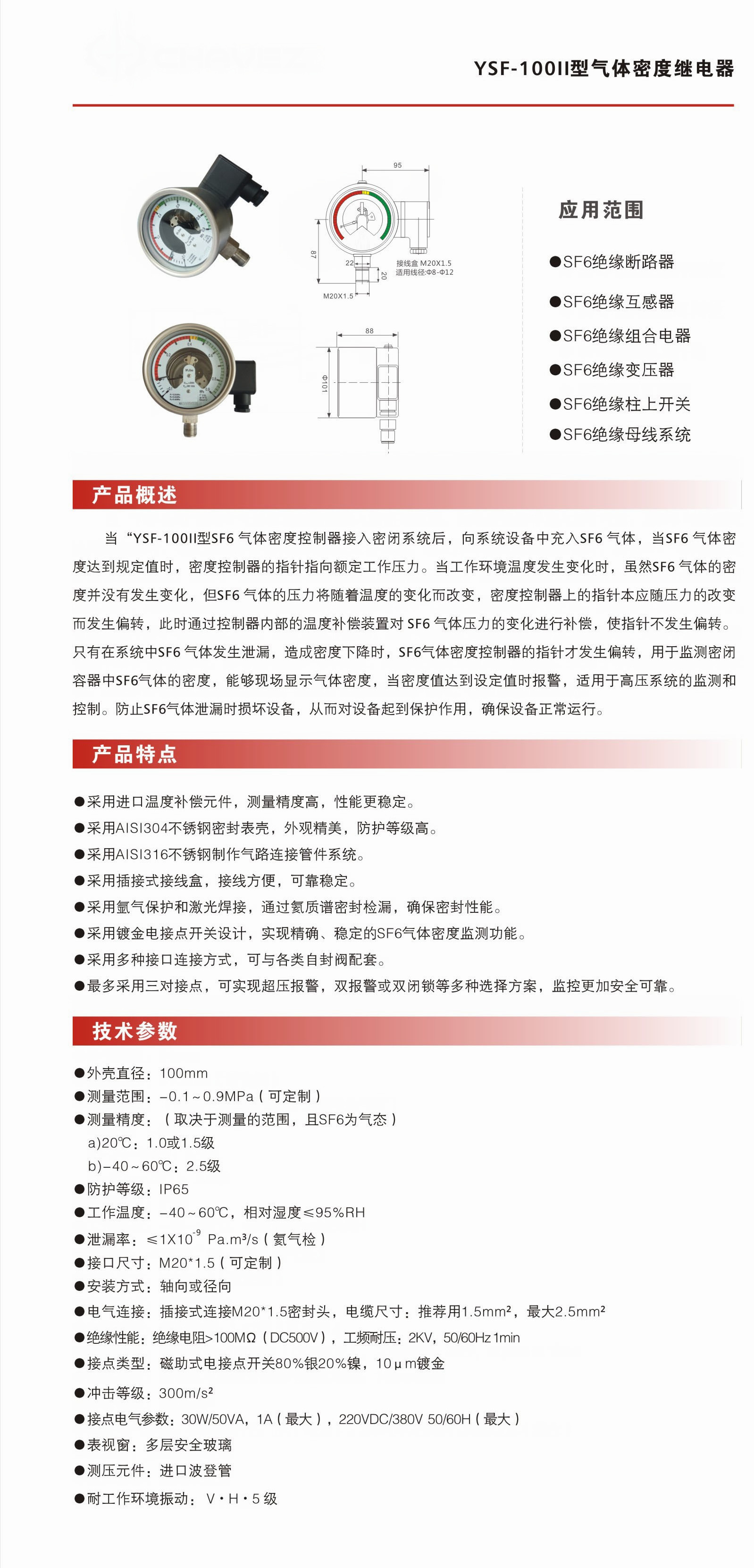

YSF-100II型

应用范围

● SF6气体绝缘开关柜

● SF6气体绝缘环网柜

● SF6绝缘柱上开关

● 0SF6绝缘互感器

产品概述

当＂YSF-100K＂型SF6气体密度控制器接入密闭系统后，向系统设备中充入SF6气体，当SF6气体密度达到规定值时，密度控制器的指针指向额定工作压力。当工作环境温度发生变化时，虽然SF6气体的密度并没有发生变化，但SF6气体的压力将随着温度的变化而改变，密度控制器上的指针本应随压力的改变而发生偏转，此时通过控制器内部的温度补偿装置对SF6气体压力的变化进行补偿，使指针不发生偏转。只有在系统中SF6气体发生泄漏，造成密度下降时，SF6气体密度控制器的指针才发生偏转，用用于监测密闭容器中SF6气体的密度，能够现场显示气体密度，当密度值达到设定值时报警，适用于中压系统的监测和控制。防止SF6气体泄漏时损坏设备，从而对设备起到保护作用，确保设备正常运行。

产品特点

● 采用进口温度补偿元件，测量精度高，性能更稳定。

● 采用AISI304不锈钢密封表壳，外观精美，防护等级高

● 采用AISI316不锈钢制作气路连接管件系统。

● 采用插接式接线盒，接线方便，可靠稳定。

● 采用氩气保护和激光焊接，通过氦质谱密封检漏，确保密封性能。

● 采用镀金电接点开关设计，实现精确、稳定的SF6气体密度监测功能。

● 采用多种接口连接方式，可与各类自封阀配套。

技术参数

● 外壳直径:100mm

● 测量范围：0~2bar （可定制）

● 测量精度: (取决于测量的范国，且SF6为气态)

a) 20 ℃：1.5级

b)-30~60℃：2.5级

c)-40～-30℃:：3.0级

● 防护等级:IP65

● 工作温度:-40～60℃，相对湿度≤95％RH

● 泄漏率:≤1×10⁹ Pa. m³/s (氦气检)

● 接口尺寸:M24*1.5(可定制)

● 安装方式: 轴向或径向

● 电气连接:多芯电缆，L=1m(可定制)

● 绝缘性能:绝缘电阻＞100MΩ(DC500V)，工频耐压:2KV，50/60Hz 1min

● 接点类型:磁助式电接点开关80％银20％镍，10μm镀金

● 冲击等级: 300m/s2

● 接点电气参数: 30W50VA，1A(最大)，220VDC/380V、50/60Hz(最大)

● 表视窗: 多层安全玻璃

● 测压元件: 进口波登管

● 耐工作环境振动: VH5级
